تفاصيل المنتج:
|
| اسم: | أسطواني أسطواني فحوى تحمل | نوع تحمل الدفع: | تجميع الأسطوانة والقفص مع غسالات |
|---|---|---|---|
| تحمل المواد: | الكروم الصلب 100Cr6 ، AISI 52100 | مادة القفص: | بولياميد نايلون 66 |
| قدرة التحميل المحوري: | اتجاه واحد | طلاء: | بدون |
| عدد الصفوف: | 1 | بوصة - متري: | قياس |
| فئة التسامح: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | نطاق الحرارة الشغالة: | بحد أقصى 250 درجة فهرنهايت |

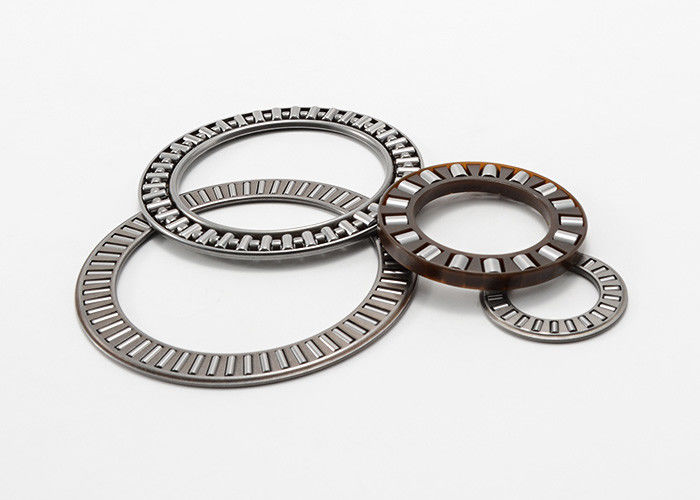

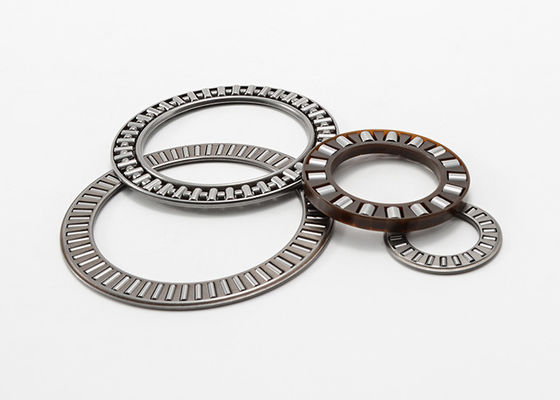

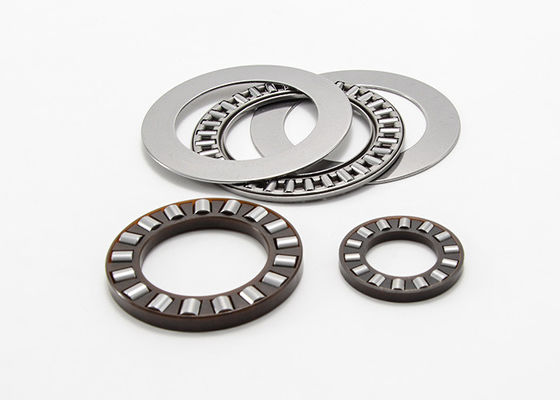

أسطواني أسطواني أسطواني أسطواني وقفص مع غسالات 81216 TN
تم تصميم محامل الدفع الأسطوانية ذات الصف الواحد لاستيعاب الأحمال المحورية الثقيلة وأحمال الذروة في اتجاه واحد ، ولكن ليس الأحمال الشعاعية.إنها توفر درجة عالية من الصلابة وتتطلب مساحة محورية صغيرة.يتم استخدامها بشكل أساسي في التطبيقات التي لا تتمتع فيها محامل كريات الدفع بقدرة تحمل حمولة كافية.ميزة مهمة هي التصميم القابل للفصل ، والذي يسهل التثبيت ويسمح بتبادل مكونات المحمل.
المنتجات المتضمنة:
التجمع الدفع الأسطوانة والقفص
غسالة رمح
غسالة الاسكان
ميزات:
تفاصيل أسطواني أسطواني فحوى:
| قطر رمح | اقتحام أسطواني أسطواني | اقتحام الأسطوانة الأسطوانية وتجميع القفص | غسالة تحمل الدفع | |||||
| الشفرة | الجماعية | الشفرة | الجماعية | غسالة الاسكان | غسالة رمح | غسالة تحمل | الكتلة كجم | |
| مم | كلغ | كلغ | ||||||
| 80 | 81216 تن | 0.9 | K81216 تن | 0.234 | GS81216 | WS81216 | 0.333 | |
| 89316 تن | 2.37 | K89316 TN | 0.42 | GS89316 | WS89316 | 1.02 | ||
| 89416 م | 7.04 | K89416 | 2.04 | GS89416 | WS89416 | 2.5 | ||
| 85 | 81117 TN | 0.42 | K81117 TN | 0.118 | GS81117 | WS81117 | LS85110 | 0.151 |
| 81217 تن | 1.26 | K81217 TN | 0.28 | GS81217 | WS81217 | 0.49 | ||
| 89317-م | 3 | K89317 | 0.54 | GS89317 | WS89317 | 1.23 | ||
| 89417-م | 8.65 | K89417 | 2.71 | GS89417 | WS89417 | 2.97 | ||
| 90 | 81118 تن | 0.62 | K81118 TN | 0.15 | GS81118 | WS81118 | LS90120 | 0.225 |
| 81218 تن | 1.77 | K81218 TN | 0.542 | GS81218 | WS81218 | 0.614 | ||
| 89318 م | 3.28 | K89318 | 0.62 | GS89318 | WS89318 | 1.33 | ||
| 89418 م | 9.94 | K89418 | 3.04 | GS89418 | WS89418 | 3.45 | ||
| 100 | 81120 TN | 0.95 | K81120 TN | 0.25 | GS81120 | WS81120 | LS100135 | 0.35 |
| 81220 تن | 2.2 | K81220 TN | 0.6 | GS81220 | WS81220 | 0.8 | ||
| 89320 م | 4.19 | K89320 | 0.81 | GS89320 | WS89320 | 1.69 | ||
| 89420 م | 13.42 | K89420 | 3.92 | GS89420 | WS89420 | 4.75 | ||
| 110 | 81122 تن | 1.04 | K81122TN | 0.27 | GS81122 | WS81122 | LS110145 | 0.385 |
| 81222 تن | 2.29 | K81222TN | 0.53 | GS81222 | WS81222 | 0.88 | ||
| 89322 م | 6.55 | K89322 | 1.67 | GS89322 | WS89322 | 2.44 | ||
| 89422 م | 17.41 | K89422 | 5.11 | GS89422 | WS89422 | 6.15 | ||
| 120 | 81124TN | 1.12 | K81124TN | 0.29 | GS81124 | WS81124 | LS120155 | 0.415 |
| 81224TN | 2.54 | K81224TN | 0.58 | GS81224 | WS81224 | 0.98 | ||
| 89324 م | 9.24 | K89324 | 2.44 | GS89324 | WS89324 | 3.4 | ||
| 89424 م | 21.77 | K89424 | 6.37 | GS89424 | WS89424 | 7.7 | ||
| 130 | 81126TN | 1.67 | K81126TN | 0.38 | GS81126 | WS81126 | LS130170 | 0.643 |
| 81226TN | 3.98 | K81226TN | 0.92 | GS81226 | WS81226 | 1.53 | ||
| 89326 م | 10 | K89326 | 1.91 | GS89326 | WS89326 | 4.045 | ||
| 89426 م | 26.96 | K89426 | 7.96 | GS89426 | WS89426 | 9.5 | ||
| 140 | 81128TN | 1.9 | K81128TN | 0.4 | GS81128 | WS81128 | LS140180 | 0.749 |
| 81228 م | 4.567 | K81228 | 1.197 | GS81228 | WS81228 | 1.634 | ||
| 89328 م | 11.99 | K89328 | 2.39 | GS89328 | WS89328 | 4.8 | ||
| 89428 م | 29.7 | 89428 | 8.54 | GS89428 | WS89428 | 10.6 | ||
| 150 | 81130TN | 2.2 | K81130TN | 0.43 | GS81130 | WS81130 | LS150190 | 0.796 |
| 81230 م | 5.886 | K81230 | 1.52 | GS81230 | WS81230 | 2.18 | ||
| 89330 م | 12.63 | K89330 | 2.51 | GS89330 | WS89330 | 5.06 | ||
| 89430 م | 35.36 | K89430 | 10.36 | GS89430 | WS89430 | 12.5 | ||
| 160 | 81132TN | 2.12 | K81132TN | 0.44 | GS81132 | WS81132 | LS160200 | 0.842 |
| 81232 م | 7.96 | K81232 | 3.36 | GS81232 | WS81232 | 2.3 | ||
| 89432 م | 42 | K89432 | 12.42 | GS89432 | WS89432 | 14.8 | ||
| 170 | 81134TN | 2.41 | K81134TN | 0.66 | GS81134 | WS81134 | 1.1 | |
تتمة من أعلاه
| اقتحام أسطواني أسطواني | البعد | حجم المسار | تحميل أساسي | تحديد السرعة | |||||||||
| الرفع | |||||||||||||
| دي سي ال | D1 | دي سي | د 1 | تي | د | ب | أ | إب | Ea | سجل تجاري | كو | ص / دقيقة | |
| د | د | ص | |||||||||||
| مم | KN | ||||||||||||
| 81216 تن | 80 | 82 | 115 | 115 | 28 | 11 | 8.5 | 1 | 84 | 112 | 201 | 630 | 3000 |
| 89316 تن | 80 | 82 | 140 | 140 | 36 | 11 | 12.5 | 1.5 | 86 | 137 | 305 | 1110 | 2600 |
| 89416م | 80 | 83 | 170 | 170 | 54 | 18 | 18 | 2.1 | 88 | 165 | 560 | 1770 | 2300 |
| 81117 TN | 85 | 87 | 110 | 110 | 19 | 7.5 | 5.75 | 1 | 87 | 108 | 112 | 385 | 3000 |
| 81217 تن | 85 | 88 | 125 | 125 | 31 | 12 | 9.5 | 1 | 90 | 119 | 217 | 660 | 2700 |
| 89317م | 85 | 88 | 150 | 150 | 39 | 12 | 13.5 | 1.5 | 93 | 147 | 325 | 1140 | 2500 |
| 89417م | 85 | 88 | 180 | 180 | 58 | 19 | 19.5 | 2.1 | 93 | 175 | 620 | 1980 | 2200 |
| 81118 تن | 90 | 92 | 120 | 120 | 22 | 9 | 6.5 | 1 | 93 | 117 | 141 | 465 | 2700 |
| 81218 تن | 90 | 93 | 135 | 135 | 35 | 14 | 10.5 | 1.1 | 95 | 129 | 290 | 890 | 2600 |
| 89318م | 90 | 93 | 155 | 155 | 39 | 12 | 13.5 | 1.5 | 98 | 152 | 335 | 1200 | 2400 |
| 89418م | 90 | 93 | 190 | 190 | 60 | 20 | 20 | 2.1 | 99 | 185 | 680 | 2200 | 2100 |
| 81120 TN | 100 | 102 | 135 | 135 | 25 | 11 | 7 | 1 | 104 | 131 | 199 | 650 | 2500 |
| 81220 تن | 100 | 103 | 150 | 150 | 38 | 15 | 11.5 | 1.1 | 107 | 142 | 340 | 1080 | 2300 |
| 89320م | 100 | 103 | 170 | 170 | 42 | 13 | 14.5 | 1.5 | 107 | 167 | 380 | 1400 | 2100 |
| 89420م | 100 | 103 | 210 | 210 | 67 | 22 | 22.5 | 3 | 111 | 205 | 850 | 2850 | 1900 |
| 81122 تن | 110 | 112 | 145 | 145 | 25 | 11 | 7 | 1 | 114 | 141 | 207 | 700 | 2300 |
| 81222 تن | 110 | 113 | 160 | 160 | 38 | 15 | 11.5 | 1.1 | 117 | 152 | 325 | 1030 | 2100 |
| 89322م | 110 | 113 | 190 | 190 | 48 | 15 | 16.5 | 2 | 120 | 186 | 500 | 1870 | 1900 |
| 89422م | 110 | 113 | 230 | 30 | 73 | 24 | 24.5 | 3 | 121 | 223 | 1000 | 3400 | 1700 |
| 81124TN | 120 | 122 | 155 | 155 | 25 | 11 | 7 | 1 | 124 | 151 | 214 | 760 | 2100 |
| 81224TN | 120 | 123 | 170 | 170 | 39 | 15 | 12 | 1.1 | 127 | 162 | 340 | 1120 | 2000 |
| 89324م | 120 | 123 | 210 | 210 | 54 | 17 | 18.5 | 2.1 | 130 | 206 | 640 | 2420 | 1700 |
| 89424م | 120 | 123 | 250 | 250 | 78 | 26 | 26 | 4 | 133 | 243 | 1170 | 4000 | 1600 |
| 81126TN | 130 | 132 | 170 | 170 | 30 | 12 | 9 | 1 | 135 | 165 | 250 | 900 | 1900 |
| 81226TN | 130 | 133 | 190 | 187 | 45 | 19 | 13 | 1.5 | 137 | 181 | 480 | 1520 | 1800 |
| 89326م | 130 | 134 | 225 | 225 | 58 | 18 | 20 | 2.1 | 141 | 220 | 710 | 2700 | 1600 |
| 89426م | 130 | 134 | 270 | 270 | 85 | 28 | 28.5 | 4 | 145 | 263 | 1330 | 4600 | 1400 |
| 81128TN | 140 | 142 | 180 | 178 | 31 | 12 | 9.5 | 1 | 145 | 175 | 260 | 960 | 1800 |
| 81228م | 140 | 143 | 200 | 197 | 46 | 19 | 13.5 | 1.5 | 147 | 191 | 455 | 1450 | 1700 |
| 89328م | 140 | 144 | 240 | 240 | 60 | 19 | 20.5 | 2.1 | 152 | 235 | 820 | 3200 | 1500 |
| 89428م | 140 | 144 | 280 | 280 | 85 | 28 | 28.5 | 4 | 155 | 273 | 1390 | 4950 | 1400 |
| 81130TN | 150 | 152 | 190 | 188 | 31 | 12 | 9.5 | 1 | 155 | 185 | 270 | 1020 | 1700 |
| 81230م | 150 | 153 | 215 | 212 | 50 | 21 | 14.5 | 1.5 | 158 | 211 | 590 | 1940 | 1600 |
| 89330م | 150 | 154 | 250 | 250 | 60 | 19 | 20.5 | 2.1 | 162 | 245 | 840 | 3350 | 1400 |
| 89430م | 150 | 154 | 300 | 300 | 90 | 30 | 30 | 4 | 167 | 293 | 1570 | 5700 | 1300 |
| 81132TN | 160 | 162 | 200 | 198 | 31 | 12 | 9.5 | 1 | 165 | 195 | 270 | 1050 | 1600 |
| 81232م | 160 | 163 | 225 | 222 | 51 | 21 | 15 | 1.5 | 168 | 220 | 600 | 2030 | 1500 |
| 89432م | 160 | 164 | 320 | 320 | 95 | 32 | 31.5 | 5 | 179 | 313 | 1780 | 6500 | 1200 |
| 81134TN | 170 | 172 | 215 | 213 | 34 | 14 | 10 | 1.1 | 176 | 209 | 360 | 1380 | 1500 |
