تفاصيل المنتج:
|
| اسم: | صف واحد اقتحام محوري أسطواني أسطواني | جزء تحمل: | تحمل كامل |
|---|---|---|---|
| قدرة التحميل المحوري: | اتجاه واحد | قفص: | نحاس مشكل |
| تحمل المواد: | الكروم الصلب 100Cr6 ، GCr15 ، AISI 52100 | طلاء: | بدون |
| عدد الصفوف: | 1 | فئة التسامح: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 |

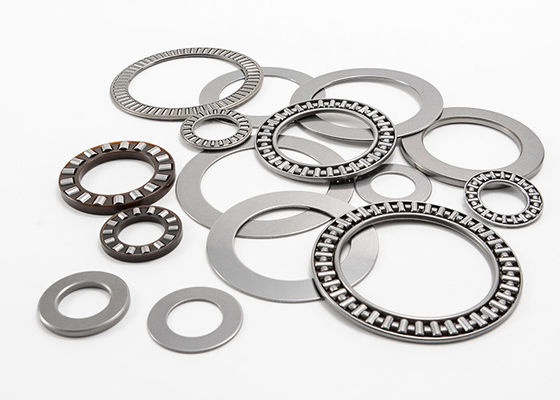

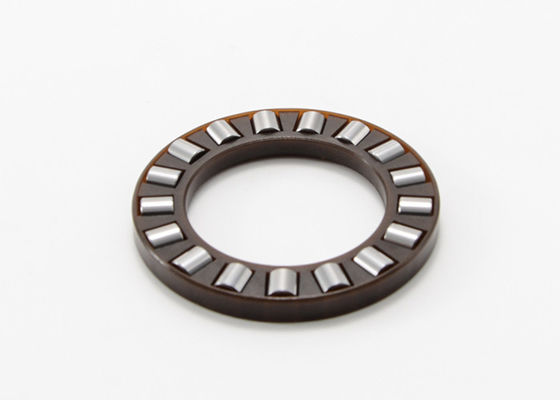

صف واحد دفع محوري أسطواني أسطواني مع تحمل غسالات 81234M
الأوصاف العامة
صف واحد أسطواني محمل الاتجاه ، اتجاه واحد
تم تصميم محامل الدفع الأسطوانية ذات الصف الواحد لاستيعاب الأحمال المحورية الثقيلة وأحمال الذروة في اتجاه واحد ، ولكن ليس الأحمال الشعاعية.إنها توفر درجة عالية من الصلابة وتتطلب مساحة محورية صغيرة.يتم استخدامها بشكل أساسي في التطبيقات التي لا تتمتع فيها محامل كريات الدفع بقدرة تحمل حمولة كافية.ميزة مهمة هي التصميم القابل للفصل ، والذي يسهل التثبيت ويسمح بتبادل مكونات المحمل.
صف واحد اقتحام محوري أسطواني أسطواني مع تحمل غسالات المواصفات:
| قطر رمح | اقتحام أسطواني أسطواني | اقتحام أسطواني أسطواني ومجموعة التجنيب | غسالات محامل للمحامل الدوارة الأسطوانية والإبرة | |||||
| الشفرة | الجماعية | الشفرة | الجماعية | حلقة مقعد | حلقة تحمل | غسالة تحمل | الجماعية | |
| مم | كلغ | كلغ | كلغ | |||||
| 170 | 81234-م | 7.69 | K812 34 | 1.89 | GS812 34 | WS81234 | 2.9 | |
| 89434م | 51.87 | K894 34 | 14.87 | GS894 34 | 34- WS894 | 18.5 | ||
| 180 | 81136م | 3.04 | K811 36 | 0.8 | GS811 36 | WS81136 | 1.1 | |
| 81236م | 8.24 | K81236 | 1.98 | GS812 36 | WS81236 | 3.13 | ||
| 89436م | 60.19 | K89436 | 17.59 | GS894 36 | 36- WS894 | 21.3 | ||
| 190 | 81138م | 3.84 | K811 38 | 0.94 | GS811 38 | WS81138 | 1.45 | |
| 81238م | 10.4 | K812 38 / | 2.73 | GS812 38 | WS81238 | 3.835 | ||
| 89438م | 65.7 | K894 38 | 14.5 | GS894 38 | WS894 38 | 25.6 | ||
| 200 | 81140م | 4 | K811 40 | 0.98 | GS811 40 | 40- WS811 | 1.51 | |
| 81240م | 11.91 | K812 40 | 3.09 | GS812 40 | 40- WS812 | 4.41 | ||
| 89440م | 74.8 | K894 40 | 16.2 | GS894 40 | 40 | 29.3 | ||
| 220 | 81144م | 4.5 | K811 44 | 1.32 | GS811 44 | 44- WS811 | 1.59 | |
| 81244م | 12.85 | K812 44 | 3.35 | GS812 44 | WS812 44 | 4.75 | ||
| 89444م | 84.4 | K894 44 | 20 | GS894 44 | 44- WS894 | 32.2 | ||
| 240 | 81148م | 7.25 | K811 48 | 2.11 | GS811 48 | WS811 48 | 2.57 | |
| 81248م | 21.95 | K812 48 | 5.65 | GS812 48 | WS812 48 | 8.15 | ||
| 89448م | 87.8 | K894 48 | 19.2 | GS894 48 | WS894 48 | 34.3 | ||
| 260 | 81152م | 7.83 | K811 52 | 2.3 | GS811 52 | 52- WS811 | 2.765 | |
| 81252م | 23.9 | K812 52 | 6.1 | GS812 52 | WS812 52 | 8.9 | ||
| 89452م | 114 | K894 52 | 25.5 | GS894 52 | 52- WS894 | 44.25 | ||
| 280 | 81156م | 10.3 | K811 56 | 3 | GS811 56 | WS811 56 | 3.65 | |
| 81256م | 25.9 | K812 56 | 6.4 | GS812 56 | WS812 56 | 9.75 | ||
| 89456م | 142 | K894 56 | 30.8 | GS894 56 | 56- WS894 | 55.6 | ||
| 300 | 81160م | 16.67 | K811 60 | 4.83 | GS811 60 | 60- WS811 | 5.92 | |
| 81260م | 40.55 | K812 60 | 10.15 | GS812 60 | WS81260 | 15.2 | ||
| 89460م | 153 | K894 60 | 32.7 | GS894 60 | 60- WS894 | 60.15 | ||
| 320 | 81164م | 17.82 | K811 64 | 5.12 | GS811 64 | 64- WS811 | 6.35 | |
| 89464م | 193 | K894 64 | 70 | GS894 64 | 64- WS894 | 61.5 | ||
تتمة من أعلاه
| اقتحام أسطواني أسطواني | البعد | حجم المسار | تصنيف الحمل الأساسي | تحديد السرعة | |||||||||
| دي سي ال | D1 | دي سي | د 1 | تي | د | ب | أ | إب | Ea | سجل تجاري | كو | ||
| د | د | ص | |||||||||||
| مم | KN | ص / دقيقة | |||||||||||
| 81234م | 170 | 173 | 240 | 237 | 55 | 22 | 16.5 | 1.5 | 180 | 235 | 680 | 2340 | 1400 |
| 89434م | 170 | 174 | 340 | 340 | 103 | 34 | 34.5 | 5 | 191 | 233 | 1990 | 7400 | 1100 |
| 81136م | 180 | 183 | 225 | 222 | 34 | 14 | 10 | 1.1 | 185 | 219 | 340 | 1300 | 1400 |
| 81236م | 180 | 183 | 250 | 247 | 56 | 22 | 17 | 1.5 | 190 | 245 | 690 | 2440 | 1300 |
| 89436م | 180 | 184 | 360 | 360 | 109 | 3 | 36.5 | 5 | 200 | 351 | 2210 | 8200 | 1100 |
| 81138م | 190 | 193 | 240 | 237 | 37 | 15 | 11 | 1.1 | 197 | 233 | 385 | 1500 | 1300 |
| 81238م | 190 | 194 | 270 | 267 | 62 | 26 | 18 | 2 | 200 | 265 | 880 | 3000 | 1300 |
| 89438م | 190 | 195 | 380 | 380 | 115 | 38 | 38.5 | 5 | 214 | 373 | 2450 | 9200 | 1000 |
| 81140م | 200 | 203 | 250 | 247 | 37 | 15 | 11 | 1.1 | 206 | 243 | 390 | 1550 | 1300 |
| 81240م | 200 | 204 | 280 | 277 | 62 | 26 | 18 | 2 | 210 | 275 | 900 | 3150 | 1200 |
| 89440م | 200 | 205 | 400 | 400 | 122 | 40 | 41 | 5 | 226 | 393 | 2700 | 10200 | 950 |
| 81144م | 220 | 223 | 270 | 267 | 37 | 15 | 11 | 1.1 | 226 | 263 | 420 | 1730 | 1200 |
| 81244م | 220 | 224 | 300 | 297 | 63 | 26 | 18.5 | 2 | 230 | 296 | 940 | 3450 | 1100 |
| 89444م | 220 | 225 | 420 | 420 | 122 | 40 | 41 | 6 | 244 | 411 | 2900 | 11500 | 900 |
| 81148م | 240 | 243 | 300 | 297 | 45 | 18 | 13.5 | 1.5 | 248 | 296 | 600 | 2500 | 1100 |
| 81248م | 240 | 244 | 340 | 335 | 78 | 32 | 23 | 2.1 | 261 | 335 | 1370 | 5000 | 1000 |
| 89448م | 240 | 245 | 440 | 440 | 122 | 40 | 41 | 6 | 266 | 433 | 3000 | 12200 | 850 |
| 81152م | 260 | 263 | 320 | 317 | 45 | 18 | 13.5 | 1.5 | 268 | 316 | 620 | 2650 | 1000 |
| 81252م | 260 | 264 | 360 | 355 | 79 | 32 | 23.5 | 2.1 | 280 | 353 | 1440 | 5400 | 950 |
| 89452م | 260 | 265 | 480 | 480 | 132 | 44 | 44 | 6 | 288 | 472 | 3600 | 14700 | 800 |
| 81156م | 280 | 283 | 350 | 347 | 53 | 22 | 15.5 | 4.5 | 288 | 346 | 860 | 3650 | 900 |
| 81256م | 280 | 284 | 380 | 375 | 80 | 32 | 24 | 2.1 | 300 | 373 | 1460 | 5600 | 850 |
| 89456م | 280 | 285 | 520 | 520 | 145 | 48 | 48.5 | 6 | 311 | 512 | 4200 | 17600 | 700 |
| 81160م | 300 | 304 | 380 | 376 | 62 | 25 | 18.5 | 2 | 315 | 373 | 1060 | 4500 | 850 |
| 81260م | 300 | 304 | 420 | 415 | 95 | 38 | 28.5 | 3 | 328 | 413 | 1930 | 7300 | 800 |
| 89460م | 300 | 305 | 540 | 540 | 145 | 48 | 48.5 | 6 | 331 | 533 | 4350 | 18500 | 700 |
| 81164م | 320 | 324 | 400 | 396 | 63 | 25 | 19 | 2 | 334 | 394 | 1100 | 4750 | 800 |
| 89464م | 320 | 325 | 580 | 575 | 155 | 68 | 43.5 | 6 | 340 | 573 | 5500 | 19900 | 550 |
