تفاصيل المنتج:
|
| اسم: | كامل تحمل أسطواني أسطواني | تحمل المواد: | سبائك الصلب المتصلدة تحمل الصلب 100Cr6 ، GCr15 ، AISI 52100 |
|---|---|---|---|
| بوصة - متري: | قياس | الملف الشخصي التجويف: | مستقيم (تجويف أسطواني) |
| عدد صفوف البكرات: | صف واحد | قابل للانفصال: | رقم |
| التجنيب أو القفص: | لا قفص ، مكمل كامل | ختم: | لا ختم ، فتح |
| التخليص الداخلي: | C0- متوسط | الاحكام: | الدقة القياسية أو حسب الطلب |
| تسليط الضوء: | NJG2318VH محامل أسطوانية كاملة التكميلية,محامل أسطوانية أسطوانية كاملة كاملة NCF3024V,GCR15 محامل صف واحد |
||

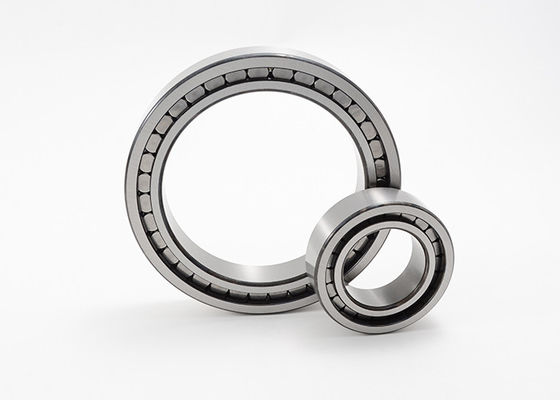

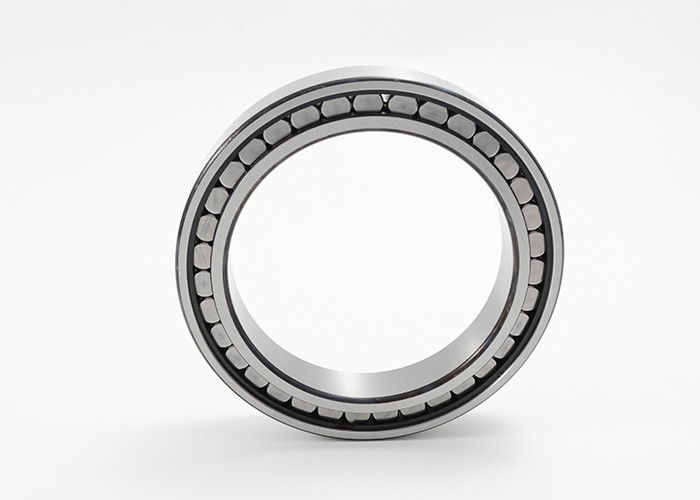

كامل أسطواني أسطواني صف واحد NJG2318VH NCF3024V
محمل أسطواني كامل صف واحد مع تصميم NJG وتصميم NCF
محمل أسطواني كامل الصف أحادي يحتوي على حلقة خارجية وداخلية صلبة وعدد كبير من البكرات الأسطوانية.يتم توجيه هذه البكرات بين أضلاع الحلقات.نظرًا لعدم وجود قفص ، يمكن استخدام الحد الأقصى لعدد اللفات.نتيجة لذلك ، يمكن لهذه المحامل أن تدعم أحمالًا شعاعية عالية جدًا.ومع ذلك ، فإن السرعة القصوى أقل من سرعة المحامل الأسطوانية ذات الأقفاص.
يمكن أيضًا أن تدعم محامل البكرات الأسطوانية الكاملة أحادية الصف القوى المحورية في اتجاه واحد.يتم استخدامها كمحامل دعم.تسمح محامل الدعم بالإزاحة المحورية للعمود بالنسبة للإسكان في اتجاه واحد.يقع العمود محوريًا في الاتجاه الآخر.
صف واحد كامل أسطواني أسطواني تصميم NJG ، مواصفات تصميم NCF:
| تحمل رمز | أبعاد | الجماعية | تصنيف الحمل الأساسي | الحد | |||||||
| سرعة | |||||||||||
| د | د | ب | rsmin | د 1 | D1 | Ew ، مهاجم | سجل تجاري | كو | |||
| مم | كلغ | KN | دورة في الدقيقة | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117.5 | 152 | 105.26 | 8.75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122.82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134.3 | 17.5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1.5 | 136 | 149 | 154.3 | 1.73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167.6 | 3.8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164.5 | 212.5 | 147.4 | 22.4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1.5 | 147 | 161 | 167.1 | 2.36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1.5 | 149 | 175 | 183 | 5.8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157.9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1.5 | 158 | 173 | 180 | 2.48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1.5 | 163 | 189 | 197 | 6.05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168.45 | 35.5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196.4 | 3.92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206.8 | 7.35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182.5 | 42.5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224.8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210.5 | 215.5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242.9 | 12.5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203.55 | 59.5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231.5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16.5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243.5 | 6.5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269.8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224.43 | 80.3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226.5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287.8 | 21.5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238.65 | 92 | 2320 | 3250 | 670 |
