تفاصيل المنتج:
|
| اسم: | صف واحد كامل محامل أسطوانية متكاملة | نوع محدد: | تصميم NCF |
|---|---|---|---|
| تجويف: | تتحمل أسطواني | نوع القفص: | تكملة كاملة ، لا قفص |
| اللعب الداخلي الشعاعي: | CN أو حسب الطلب | ختم: | يفتح |
| دقة: | RBEC 1 | ISO P0 | ميزة: | صف واحد |
| ميزات أخرى: | تكملة كاملة | 2 حلقة الضلع الداخلية | 1 حلقة خارجية ضلع بحلقة احتجاز | الشفاه: | حواف متكاملة على الحلقات الداخلية والخارجية |
| تسليط الضوء: | NCF2952V محمل أسطواني دقيق,محمل أسطواني دقيق NCF2960V,صف واحد محامل أسطوانية كاملة كاملة |
||

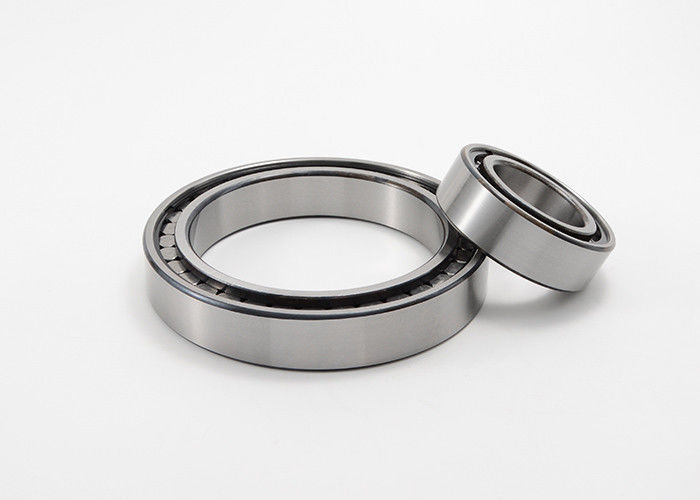

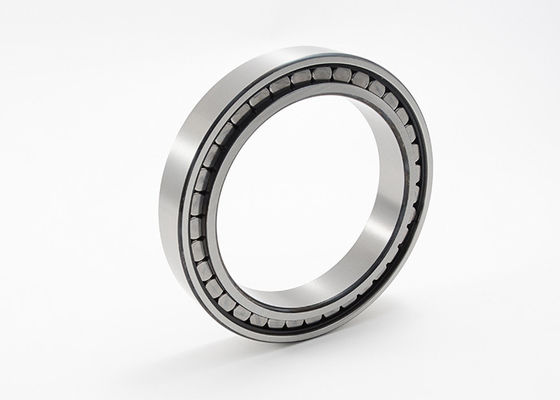

صف واحد كامل محامل أسطوانية أسطوانية
صف واحد محامل أسطوانية متكاملة كاملة ، تصميم NCF
تم تصميم محامل بكرات أسطوانية كاملة الصف الواحد لاستيعاب الأحمال الشعاعية العالية جدًا في تركيبة مع السرعات المعتدلة.تشتمل المحامل على أقصى عدد من البكرات لأنها غير مجهزة بقفص.بفضل وجود شفتين متكاملتين على الحلقة الداخلية وشفة واحدة على الحلقة الخارجية ، يمكن لمحامل تصميم NCF استيعاب الإزاحة المحورية في اتجاه واحد.حلقة الاحتفاظ على الحلقة الخارجية تثبت المحمل معًا.يجب عدم تحميل حلقة الاستبقاء محوريًا أثناء التشغيل.
سمات:
تُستخدم محامل أسطوانية أسطوانية كاملة الصف أحادية الصف بشكل شائع في التطبيقات التي توجد فيها أحمال شعاعية عالية ، مثل علب التروس الصناعية ومعدات البناء وآلات التعدين.كما أنها مناسبة للتطبيقات ذات السرعات المنخفضة أو الحركات المتذبذبة.
تتمثل إحدى ميزات المحامل التكميلية الكاملة في قدرتها على تحمل الصدمات وأحمال الصدمات نظرًا لزيادة سعة الحمولة.ومع ذلك ، قد يكون لديهم قيود من حيث سرعات التشغيل بسبب الاحتكاك المتزايد بين البكرات.
من المهم ملاحظة أن عدم وجود قفص في المحامل التكميلية الكاملة يمكن أن يؤدي إلى تقليل توجيه ومحاذاة البكرات ، مما قد يؤثر على الاستقرار العام للمحمل.
توفر محامل البكرات الأسطوانية الكاملة المكونة من صف واحد قدرة تحميل أعلى مقارنة بمحامل البكرات الأسطوانية القياسية ، مما يجعلها مناسبة للتطبيقات الشاقة حيث تسود الأحمال الشعاعية.
صف واحد كامل مكمل أسطواني محامل تفاصيل سلسلة NCF:
| تحمل رمز | أبعاد | كتلة | تصنيف الحمل الأساسي | الحد | |||||||
| سرعة | |||||||||||
| د | د | ب | rsmin | د 1 | D1 | Ew ، مهاجم | سجل تجاري | كو | |||
| مم | كلغ | KN | دورة في الدقيقة | ||||||||
| NCF2944V | 220 | 300 | 48 | 2.1 | 247 | 274 | 282.5 | 9.9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29.5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266.7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2.1 | 267 | 294 | 303 | 10.6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2.1 | 294 | 321 | 333.7 | 18.5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376.1 | 46.5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2.1 | 314 | 347.5 | 359.1 | 19.7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341.5 | 375 | 390.5 | 31.2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32.9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74.5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378.5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436.5 | 451.5 | 36.5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427.5 | 473.5 | 488 | 52.6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54.5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565.5 | 80.5 | 2000 | 4400 | 400 |
