تفاصيل المنتج:
|
| اسم: | صف مزدوج أسطواني أسطواني | نوع تصميم المحمل: | تصميم NNU |
|---|---|---|---|
| تحمل المواد: | تحمل الصلب 100Cr6 | مادة القفص: | معدن آلي (نحاس مشكل) |
| عدد الشفاه ، الحلقة الداخلية: | 0 | عدد الشفاه ، الحلقة الخارجية: | 3 |
| عدد الصفوف: | 2 | شفة فضفاضة: | لا أحد |
| ميزة إعادة التشحيم: | أخدود حلقي وفتحات تزييت | فئة التسامح: | DIN P2 ، SP ، P4 ، P5 ، P6 ، P0 |
| تسليط الضوء: | NNU4926 محمل أسطواني دقيق,محمل أسطواني دقيق w33,محمل مع صف مزدوج التجويف المستدق |
||

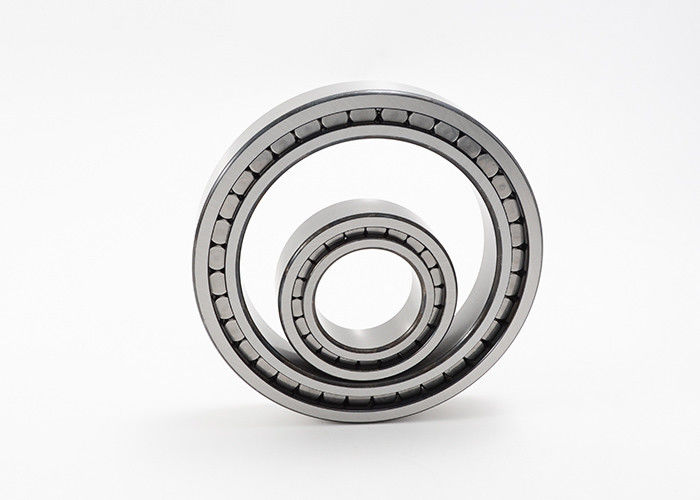

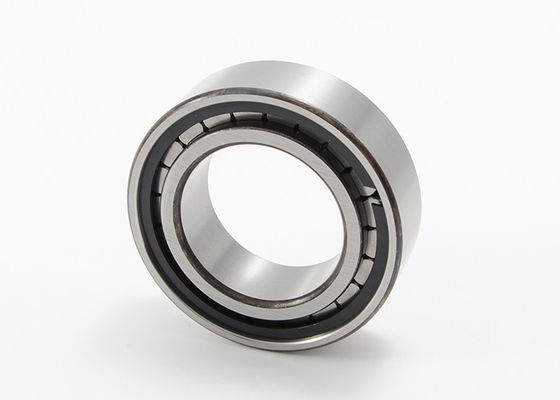

صف مزدوج أسطواني أسطواني مع تجويف مدبب وتزييت NNU4926 K / W33
محمل أسطواني ذو صف مزدوج فائق الدقة مع تجويف مدبب وخاصية تزييت
تم تصميم محامل البكرات الأسطوانية فائقة الدقة ذات الصف المزدوج في سلسلة NNU 49 لاستيعاب الأحمال الشعاعية الثقيلة والسرعات العالية ، مع توفير درجة عالية من الصلابة.مع وجود ثلاث حواف على الحلقة الخارجية ولا توجد حواف على الحلقة الداخلية ، يمكن للمحامل استيعاب الإزاحة المحورية في كلا الاتجاهين.يعمل التصميم القابل للفصل على تبسيط عملية التثبيت والفك ، خاصة عندما تتطلب ظروف التحميل أن يكون لكلتا الحلقتين نوبة تداخل.يتيح التجويف المخروطي الضبط الدقيق للخلوص أو التحميل المسبق أثناء التركيب.
محمل أسطواني ذو صف مزدوج فائق الدقة مع تجويف مدبب وخاصية تزييت المواصفات:
| رقم القطعة | البعد | تصنيف الحمل الأساسي (KN) | تحديد السرعة | الجماعية | |||||||
| (مم) | (دورة في الدقيقة) | (كلغ) | |||||||||
| د | د | ب | rsmin | مهاجم | Ew | سجل تجاري | كو | شحم | بترول | ||
| NNU4920 | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4920 / W33 | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4920 ك | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4920 ك / W33 | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4921 | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4921 / W33 | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4921 ك | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4921 ك / W33 | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4922 | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4922 / W33 | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4922 ك | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4922 ك / W33 | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4924 | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4924 / W33 | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4924 ك | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4924 ك / W33 | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4926 | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4926 / W33 | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4926 ك | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4926 ك / W33 | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4928 | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4928 / W33 | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4928 ك | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4928 ك / W33 | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4930 | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4930 / W33 | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4930 ك | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4930 ك / W33 | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4932 | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4932 / W33 | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4932 ك | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4932 ك / W33 | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4934 | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4934 / W33 | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4934 ك | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4934 ك / W33 | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4936 | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4936 / W33 | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4936 ك | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4936 ك / W33 | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4938 | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4938 / W33 | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4938 ك | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4938 ك / W33 | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4940 | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU4940 / W33 | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU4940 ك | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU4940 ك / W33 | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU3040 | 200 | 310 | 82 | 2.1 | 232 | - | 655 | 1170 | 1800 | 2200 | 22.7 |
| NNU4944 | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU4944 / W33 | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU4944 ك | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU4944 ك / W33 | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU3044 | 220 | 340 | 90 | 3 | 254 | - | 815 | 1480 | 1700 | 2000 | 30 |
| NNU3144 | 220 | 370 | 120 | 4 | 263.5 | - | 1050 | 1810 | 1600 | 1900 | 52.3 |
| NNU4948 | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU4948 / W33 | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU4948 ك | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU4948 ك / W33 | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU3048 | 240 | 360 | 92 | 3 | 274 | - | 855 | 1600 | 1500 | 1800 | 32.7 |
| NNU4048 | 240 | 360 | 118 | 3 | 274 | - | 1240 | 2600 | 1450 | 1750 | 42.7 |
| NNU4148 | 240 | 400 | 160 | 4 | 282 | - | 1880 | 3530 | 1400 | 1700 | 81.8 |
| NNU4952 | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU4952 / W33 | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU4952 ك | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU4952 ك / W33 | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU3052 ك | 260 | 400 | 104 | 4 | 300 | - | 1030 | 1920 | 1400 | 1700 | 47.7 |
| NNU4052 | 260 | 400 | 140 | 4 | 300 | - | 1570 | 3000 | 1150 | 1500 | 65 |
| NNU4052 / W33 | 260 | 400 | 140 | 4 | 300 | - | 1570 | 3000 | 1150 | 1500 | 65 |
| NNU4152 | 260 | 440 | 180 | 4 | 306 | - | 2240 | 4500 | 1000 | 1300 | 111 |
| NNU4956 | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4956 / W33 | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4956 ك | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4956 ك / W33 | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4156 | 280 | 460 | 180 | 5 | 325 | - | 2500 | 4700 | 900 | 1200 | 118 |
