تفاصيل المنتج:
|
| اسم: | صف مزدوج محامل أسطوانية | نوع التجويف: | K - 1:12 تجويف مدبب (قياسي لمعظم الأنواع) |
|---|---|---|---|
| ختم: | لا ختم | نوع القفص: | M - قفص نحاسي مشكل |
| الاحكام: | P2، SP، P4، P5، P6 | استقرار الحرارة: | لا يوجد استقرار للحرارة - درجات حرارة تصل إلى 120 درجة مئوية |
| تحمل المواد: | الكروم الصلب عالي الجودة 100Cr6 | ميزات أخرى: | تجويف مدبب ، حلقات خارجية مع أضلاع صلبة ، أخاديد تزييت وثقوب على الحلقات الخارجية. |
| تسليط الضوء: | أضلاع صلبة دقيقة أسطواني,أسطواني مزدوج أسطواني NNU49,P2 أسطواني مزدوج أسطواني |
||

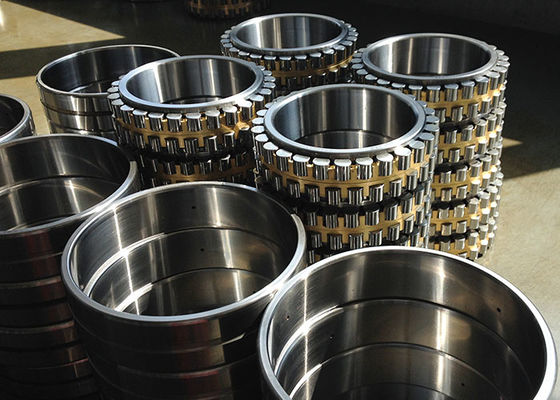

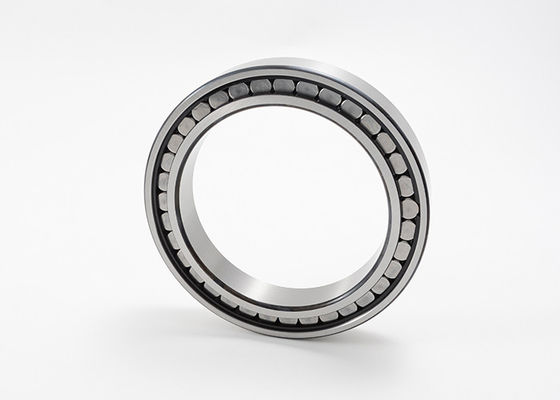

أسطواني أسطواني حلقات خارجية صف مزدوج مع أضلاع صلبة NNU49 / 530 K / W33
مجاري المياه والبكرات الأسطوانية عبارة عن محامل تلامس خطية.سعة التحميل ، تتحمل بشكل أساسي حمولة شعاعية.الاحتكاك بين عنصر التدحرج وحافة الاستبقاء للحلقة صغير ، وهو مناسب للدوران عالي السرعة.وفقًا لما إذا كانت الحلقة تحتوي على أضلاع ، يمكن تقسيمها إلى محامل أسطوانية أحادية الصف مثل NU و NJ و NUP و N و NF ومحامل أسطوانية مزدوجة الصف مثل NNU و NN.المحمل له هيكل قابل للفصل مع حلقة داخلية وحلقة خارجية.
محامل أسطوانية من النوع NN مجهزة بأضلاع على الحلقة الداخلية ، محامل من نوع NNU مع أضلاع على الحلقة الخارجية.يستخدم النوع NN على نطاق واسع ، حيث أن التشغيل الأولي مع تزييت الشحوم قصير ، ويمنع الزيت من التراكم داخل المحمل مع تزييت الزيت.
درجة حرارة التشغيل:
محامل بكرات أسطوانية كاملة التكميل مناسبة لدرجات حرارة التشغيل من -30 درجة مئوية إلى +120 درجة مئوية.
الخصائص الرئيسية:
ب- تصميم قياسي حالي مع قفص نحاسي من النوع ذي الشقين المزدوج
K - التجويف المستدق ، تفتق 1:12
W33 - أخدود التشحيم وثلاثة ثقوب في تحمل الحلقة الخارجية
SP - فئة الدقة الخاصة لمحامل أدوات الماكينة: دقة الأبعاد تقريبًا إلى P5 ، دقة التشغيل تقريبًا إلى P4
صف مزدوج أسطواني أسطواني ، حلقات خارجية مع ضلوع صلبة المواصفات:
| رقم القطعة | البعد | تصنيف الحمل الأساسي (KN) | تحديد السرعة | الجماعية | |||||||
| (مم) | (دورة في الدقيقة) | (كلغ) | |||||||||
| د | د | ب | rsmin | مهاجم | Ew | سجل تجاري | كو | شحم | بترول | ||
| NNU49 / 500 | 500 | 670 | 170 | 5 | 568 | - | 2600 | 5550 | 600 | 700 | 168 |
| NNU49 / 500 / W33 | 500 | 670 | 170 | 5 | 568 | - | 2600 | 5550 | 600 | 700 | 167 |
| NNU49 / 500 ك | 500 | 670 | 170 | 5 | 568 | - | 2600 | 5550 | 600 | 700 | 162 |
| NNU49 / 500 ك / W33X | 500 | 670 | 170 | 5 | 568 | - | 2600 | 5550 | 600 | 700 | 161 |
| NNU30 / 500 | 500 | 720 | 167 | 6 | 564 | - | 2580 | 5600 | 550 | 650 | 220 |
| NNU40 / 500 / W33 | 500 | 720 | 167 | 6 | 564 | - | 4450 | 10500 | 500 | 600 | 285 |
| NNU40 / 500 ك / ث 33 | 500 | 720 | 167 | 6 | 564 | - | 4450 | 10500 | 500 | 600 | 282 |
| NNU41 / 500 / W33 | 500 | 830 | 325 | 7.5 | 582 | - | 7400 | 14500 | 450 | 550 | 705 |
| NNU41 / 500 ك / ث 33 | 500 | 830 | 325 | 7.5 | 582 | - | 7400 | 14500 | 450 | 550 | 499 |
| NNU49 / 530 | 530 | 710 | 180 | 5 | 588 | - | 2580 | 5600 | 550 | 650 | 202 |
| NNU49 / 530 / W33 | 530 | 710 | 180 | 5 | 588 | - | 2580 | 5600 | 550 | 650 | 201 |
| NNU49 / 530 ك | 530 | 710 | 180 | 5 | 588 | - | 2580 | 5600 | 550 | 650 | 198 |
| NNU49 / 530 ك / W33 | 530 | 710 | 180 | 5 | 588 | - | 2580 | 5600 | 550 | 650 | 197 |
| NNU40 / 530 / W33 | 530 | 780 | 250 | 6 | 591 | - | 5400 | 12100 | 450 | 550 | 415 |
| NNU40 / 530 ك / W33 | 530 | 780 | 250 | 6 | 591 | - | 5400 | 12100 | 450 | 550 | 410 |
| NNU41 / 530 ك / W33 | 530 | 870 | 335 | 7.5 | 618 | - | 7750 | 15500 | 400 | 500 | 788 |
| NNU41 / 530 / W33 | 530 | 870 | 335 | 7.5 | 618 | - | 7750 | 15500 | 400 | 500 | 788 |
| NNU49 / 560 | 560 | 750 | 190 | 5 | 623 | - | 3210 | 8950 | 500 | 600 | 239 |
| NNU49 / 560 / W33 | 560 | 750 | 190 | 5 | 623 | - | 3210 | 8950 | 500 | 600 | 245 |
| NNU49 / 560 ك | 560 | 750 | 190 | 5 | 623 | - | 3210 | 8950 | 500 | 600 | 235 |
| NNU49 / 560 ك / W33 | 560 | 750 | 190 | 5 | 623 | - | 3210 | 8950 | 500 | 600 | 235 |
| NNU31 / 560 / W33 | 560 | 920 | 280 | 7.5 | 650 | - | 6850 | 13700 | 350 | 450 | 738 |
| NNU49 / 600 | 600 | 800 | 200 | 5 | 666 | - | 3850 | 10500 | 450 | 550 | 284 |
| NNU49 / 600 / W33 | 600 | 800 | 200 | 5 | 666 | - | 3850 | 10500 | 450 | 550 | 282 |
| NNU49 / 600 ك | 600 | 800 | 200 | 5 | 666 | - | 3850 | 10500 | 450 | 550 | 278 |
| NNU49 / 600 ك / ث 33 | 600 | 800 | 200 | 5 | 666 | - | 3850 | 10500 | 450 | 550 | 276 |
| NNU41 / 600 / W33 | 600 | 980 | 375 | 7.5 | 699 | - | 9800 | 21000 | 320 | 420 | 1123 |
| NNU48 / 630 | 630 | 780 | 150 | 4 | 676 | - | 2290 | 7000 | 420 | 500 | 160 |
| NNU49 / 630 | 630 | 850 | 218 | 6 | 704 | - | 4000 | 10800 | 400 | 480 | 356 |
| NNU49 / 670 | 670 | 900 | 230 | 6 | 738 | - | 4900 | 12500 | 350 | 430 | 424 |
| NNU30 / 670 | 670 | 980 | 230 | 7.5 | 760 | - | 4980 | 11300 | 300 | 400 | 594 |
| NNU48 / 710 | 710 | 870 | 160 | 4 | - | 2600 | 8500 | 350 | 430 | 203 | |
| NNU40 / 710 / W33 | 710 | 1030 | 315 | 7.5 | 784 | - | 9000 | 21500 | 250 | 350 | 858 |
| NNU41 / 710 / W33 | 710 | 1150 | 438 | 9.5 | 820 | - | 12800 | 28000 | 220 | 300 | 1800 |
| NNU49 / 750 | 750 | 1000 | 250 | 6 | 831 | - | 5400 | 15800 | 300 | 400 | 535 |
| NNU40 / 750 / W33 | 750 | 1090 | 335 | 7.5 | 830 | - | 10000 | 23500 | 220 | 300 | 924 |
| NNU41 / 750 / W33 | 750 | 1220 | 475 | 9.5 | 871 | - | 16000 | 35600 | 200 | 280 | 2240 |
| NNU49 / 800 | 800 | 1060 | 258 | 6 | - | 5700 | 16500 | 280 | 350 | 573 | |
| NNU49 / 800 / W33X | 800 | 1060 | 258 | 6 | 884 | - | 5800 | 16500 | 280 | 350 | 614 |
| NNU40 / 800 / W33 | 800 | 1150 | 345 | 7.5 | 885 | - | 10500 | 26500 | 200 | 280 | 1150 |
| NNU41 / 800 / W33 | 800 | 1280 | 475 | 9.5 | 921 | - | 15500 | 36000 | 190 | 260 | 2380 |
| NNU48 / 850 | 850 | 1030 | 180 | 5 | 905 | - | 3400 | 11400 | 280 | 350 | 310 |
| NNU49 / 850 / W33X | 850 | 1120 | 272 | 6 | 939 | - | 5650 | 17500 | 240 | 320 | 715 |
| NNU40 / 850 / W33 | 850 | 1220 | 365 | 7.5 | 940 | - | 11000 | 28000 | 190 | 260 | 1350 |
| NNU41 / 850 / W33 | 850 | 1360 | 500 | 12 | 976 | - | 19000 | 44500 | 180 | 250 | 2890 |
| NNU49 / 900 / W33X | 900 | 1180 | 280 | 6 | 986 | - | 6300 | 19000 | 220 | 300 | 843 |
| NNU40 / 900 / W33 | 900 | 1280 | 375 | 7.5 | 990 | - | 12500 | 31000 | 180 | 250 | 1510 |
| NNU41 / 900 / W33 | 900 | 1420 | 515 | 12 | 1032 | - | 20500 | 47000 | 170 | 240 | 3160 |
| NNU41 / 900 ك / ث 33 | 900 | 1420 | 515 | 12 | 1032 | - | 20500 | 47000 | 170 | 240 | 3160 |
| NNU49 / 950 / W33X | 950 | 1250 | 300 | 7.5 | 1046 | - | 7050 | 22300 | 210 | 280 | 958 |
| NNU40 / 950 / W33 | 950 | 1360 | 412 | 7.5 | 1050 | - | 13500 | 35000 | 170 | 240 | 1890 |
| NNU41 / 950 / W33 | 950 | 1500 | 545 | 12 | 1092 | - | 24500 | 56500 | 165 | 235 | 3850 |
| NNU49 / 1000 / W33X | 1000 | 1320 | 315 | 7.5 | 1103 | - | 8500 | 26000 | 200 | 260 | 1250 |
| NNU40 / 1000 / W33 | 1000 | 1420 | 412 | 7.5 | 1101 | - | 15000 | 38000 | 170 | 235 | 1985 |
| NNU41 / 1000 K30 / W33 | 1000 | 1580 | 580 | 12 | 1154 | - | 27200 | 62500 | 165 | 230 | 4250 |
| NNU49 / 1060 / W33 | 1060 | 1400 | 335 | 7.5 | 1160 | - | 10000 | 30600 | 190 | 230 | 1360 |
| NNU49 / 1060 ك / W33 | 1060 | 1400 | 335 | 7.5 | 1160 | - | 10000 | 30600 | 190 | 230 | 1340 |
| NNU41 / 1060 / W33 | 1060 | 1660 | 600 | 15 | 1214 | - | 29000 | 69400 | 165 | 230 | 5075 |
| NNU41 / 1060 ك / W33 | 1060 | 1660 | 600 | 15 | 1214 | - | 29000 | 69400 | 165 | 230 | 5050 |
| NNU49 / 1120 / W33 | 1120 | 1460 | 335 | 7.5 | 1220 | - | 10000 | 31500 | 185 | 225 | 1440 |
| NNU49 / 1120 ك / W33 | 1120 | 1460 | 335 | 7.5 | 1220 | - | 10000 | 31500 | 185 | 225 | 1410 |
| NNU41 / 1120 / W33 | 1120 | 1750 | 630 | 15 | 1279 | - | 33500 | 76600 | 160 | 210 | 5570 |
| NNU41 / 1120K30 / W33 | 1120 | 1750 | 630 | 15 | 1279 | - | 33500 | 76600 | 160 | 210 | 5520 |
| NNU49 / 1180 / W33 | 1180 | 1540 | 355 | 7.5 | 1285 | - | 11500 | 35500 | 180 | 220 | 1660 |
| NNU49 / 1180 ك / W33 | 1180 | 1540 | 355 | 7.5 | 1285 | - | 11500 | 35500 | 180 | 220 | 1610 |
| NNU41 / 1180 / W33 | 1180 | 1850 | 670 | 15 | 1350 | - | 35500 | 83500 | 150 | 185 | 7200 |
| NNU41 / 1180 ك / W33 | 1180 | 1850 | 670 | 15 | 1350 | - | 35500 | 83500 | 150 | 185 | 6870 |
| NNU41 / 1250 / W33 | 1250 | 1950 | 710 | 15 | 1426 | - | 41500 | 98500 | 120 | 160 | 8000 |
| NNU41 / 1250 ك / ث 33 | 1250 | 1950 | 710 | 15 | 1426 | - | 41500 | 98500 | 120 | 160 | 7920 |
| NNU49 / 1320 / W33 | 1320 | 1720 | 400 | 7.5 | 1442 | - | 13500 | 4250 | 170 | 210 | 3100 |
| NNU49 / 1320 ك / W33 | 1320 | 1720 | 400 | 7.5 | 1442 | - | 13500 | 4250 | 170 | 210 | 2900 |
| NNU41 / 1320 / W33 | 1320 | 2060 | 750 | 15 | 1507 | - | 45600 | 106000 | 130 | 150 | 9450 |
| NNU41 / 1320 ك / W33 | 1320 | 2060 | 750 | 15 | 1507 | - | 45600 | 106000 | 130 | 150 | 9000 |
| NNU41 / 1400 / W33 | 1400 | 2180 | 775 | 19 | 1598 | - | 49500 | 117000 | 90 | 120 | 10700 |
| NNU41 / 1400 ك / ث 33 | 1400 | 2180 | 775 | 19 | 1598 | - | 49500 | 117000 | 90 | 120 | 10000 |
| NNU41 / 1500 / W33 | 1500 | 2300 | 800 | 19 | 1709 | - | 52500 | 132000 | 85 | 110 | 12300 |
