تفاصيل المنتج:
|
| اسم: | صف واحد محامل أسطوانية | نوع التجويف: | تتحمل أسطواني |
|---|---|---|---|
| نوع القفص: | قفص فولاذي / قفص نحاسي مشكل / قفص بلاستيكي مصبوب من PA66 | تحمل المواد: | 100Cr6، GCr15، AISI 52100 |
| نظام القياس: | سلسلة متري | عدد صفوف العناصر المتدحرجة: | 1 (تصميم أحادي الصف) |
| الاحكام: | الدقة القياسية | ميزات أخرى: | صف واحد ، محمل غير محدد ، 0 أضلاع على الحلقة الخارجية ، ضلعان على الحلقة الداخلية |
| تسليط الضوء: | N310E محمل أسطواني دقيق,محمل أسطواني دقيق N320E,أسطوانة أسطوانية غير محددة |
||

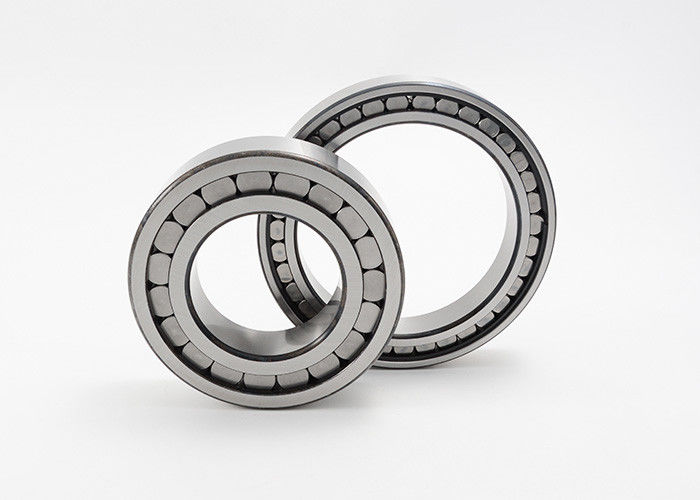

أسطواني أسطواني صف واحد مع حلقة خارجية قابلة للإزالة N310E N320E
محمل أسطواني ، مع قفص ، صف واحد ، محمل غير محدد الموقع ، 0 ضلع على الحلقة الخارجية ، ضلع 2 على الحلقة الداخلية ، النوع N3
يتكون محمل أسطواني أحادي الصف من حلقة داخلية وخارجية صلبة مع بكرات أسطوانية في قفص.يمنع هذا القفص التلامس بين بكرات الأسطوانة ، لذلك يمكن أن يدعم هذا النوع من المحامل سرعات أعلى من محامل الأسطوانة الكاملة التكميلية.أيضًا ، محامل البكرات الأسطوانية أحادية الصف ذات الأقفاص صلبة جدًا ويمكن أن تتحمل قوى شعاعية عالية.نظرًا لأنه يمكن فك الحلقات الداخلية والخارجية لهذه المحامل بسهولة ، فمن السهل جدًا تركيبها.
تشمل تطبيقات محامل البكرات الأسطوانية أحادية الصف علب التروس ، والآلات الزراعية ، والمضخات ، والضواغط ، والمحركات الكهربائية.
أسطواني أسطواني صف واحد مع حلقة خارجية قابلة للإزالة تفاصيل سلسلة N3:
| تحمل رمز | أبعاد | الجماعية | تقييمات الحمل الأساسية | تحديد السرعة | |||||||
| د | د | ب | rsmin | د 1 | D1 | مهاجم ، إي دبليو | متحرك | ثابتة | |||
| سجل تجاري | كو | ||||||||||
| مم | كلغ | KN | دورة في الدقيقة | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27.7 | - | 40.2 | 0.124 | 25.5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | - | 45.5 | 0.16 | 31.5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | - | 54 | 0.242 | 41.5 | 37.5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | - | 62.5 | 0.366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | - | 70.2 | 0.486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57.5 | - | 80 | 0.656 | 81.5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64.4 | - | 88.5 | 0.891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71.2 | - | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77.5 | - | 106.5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84.3 | - | 115 | 1.84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90.5 | - | 124.5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97.3 | - | 133 | 2.79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | - | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | - | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | - | 169.5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | - | 177.5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | - | 191.5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | - | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | - | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | - | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | - | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | - | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | - | 318 | 37.9 | 965 | 1220 | 3000 |
