تفاصيل المنتج:
|
| اسم: | صف واحد محامل أسطوانية | الملف الشخصي التجويف: | مستقيم |
|---|---|---|---|
| مادة القفص: | قفص فولاذي / قفص بلاستيكي / قفص نحاسي مشكل | تحمل المواد: | تحمل الصلب 100Cr6 ، GCr15 ، AISI 52100 |
| عدد صفوف البكرات: | صف واحد | فئة الدقة: | RBEC 1 / ISO P0 |
| قابل للانفصال: | الحلقة الداخلية - جانب واحد | ميزات أخرى: | High Capacity | سعة عالية | 1 Rib Inner Ring | 1 حلقة الضلع الداخلية | < |
| تسليط الضوء: | NJ2207E محمل أسطواني دقيق,محامل أسطوانية أسطوانية مختومة صف واحد,محامل أسطوانية مختومة تتحمل مستقيم |
||

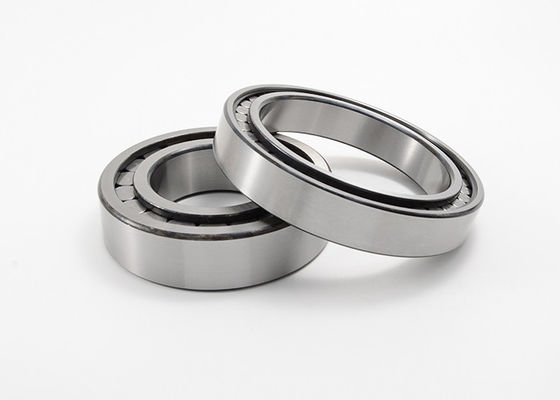

أسطواني أسطواني صف واحد تجويف مستقيم حلقة داخلية قابلة للإزالة NJ2207E
محمل أسطواني أحادي الصف بتصميم NJ
قفص فولاذي ، قفص نحاسي مشكل أو قفص بلاستيكي PA66 Matetrial ؛RBEC 1 |ISO P0 ؛صف؛الحلقة الداخلية - جانب واحد قابل للفصل ؛لا حلقة المفاجئة.قابل لإعادة التشحيمالتخليص الداخلي C0- متوسط ؛التجنيب
محمل أسطواني أحادي الصف بتصميم نيوجيرسي ، يتكون من حلقة داخلية وخارجية صلبة مع بكرات أسطوانية في قفص.تحتوي الحلقة الخارجية على ضلعين صلبين ، بينما تحتوي الحلقة الداخلية على ضلع صلب واحد.نتيجة لذلك ، يمكن أن تدعم محامل NJ القوى الشعاعية وكذلك القوى المحورية في اتجاه واحد.يستخدم هذا النوع من المحامل كمحمل دعم.تسمح محامل الدعم بالإزاحة المحورية للعمود بالنسبة للإسكان في اتجاه واحد.يقع العمود محوريًا في الاتجاه الآخر.يمكن أيضًا استخدام محامل NJ كمحامل تحديد من خلال دمجها مع حلقات زاوية HJ (متوفرة بشكل منفصل).يتم استخدام المحامل لتحديد موقع العمود محوريًا في كلا الاتجاهين.
الخصائص الرئيسية:
صف واحد أسطواني كامل تحمل تتحمل مستقيم حلقة داخلية قابلة للإزالة المواصفات:
| تحمل رمز | أبعاد | الجماعية | تقييمات الحمل الأساسية | تحديد السرعة | |||||||
| د | د | ب | rsmin | د 1 | D1 | مهاجم ، إي دبليو | متحرك | ثابتة | |||
| سجل تجاري | كو | ||||||||||
| مم | كلغ | KN | دورة في الدقيقة | ||||||||
| NJ2203E | 17 | 40 | 16 | 0.6 | - | 32.4 | 22.1 | 0.053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | - | 38.8 | 26.5 | 0.15 | 32.5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | - | 43.8 | 31.5 | 0.169 | 34.5 | 34.5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | - | 52.5 | 37.5 | 0.261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1.1 | - | 60.7 | 44 | 0.416 | 42 | 65.5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1.1 | - | 67.9 | 49.5 | 0.504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1.1 | - | 73 | 54.5 | 0.544 | 73.5 | 81.5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1.1 | - | 78 | 59.5 | 0.586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1.5 | - | 86.3 | 66 | 0.812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1.5 | - | 95.7 | 72 | 1.1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1.5 | - | 104 | 78.5 | 1.46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1.5 | - | 109 | 83.5 | 1.55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1.5 | - | 114 | 88.5 | 1.64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | - | 123 | 95.3 | 2.05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | - | 131 | 100.5 | 2.55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | - | 140 | 107 | 3.23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2.1 | - | 149 | 112.5 | 3.98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2.1 | - | 157 | 119 | 4.85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2.1 | - | 174 | 132.5 | 6.89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2.1 | - | 188 | 143.5 | 8.54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | - | 202 | 153.5 | 10.6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | - | 217 | 169 | 14.7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | - | 234 | 182 | 18.7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | - | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | - | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | - | 280 | 215 | 30.9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | - | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | - | 397 | 320 | 112 | 2160 | 3350 | 2200 |
