تفاصيل المنتج:
|
| اسم: | صف واحد محامل أسطوانية | الملف الشخصي التجويف: | تتحمل أسطواني |
|---|---|---|---|
| الملف الشخصي: | مع استكمال الدائري الخارجي والداخلي | ختم: | لا ختم |
| تحمل المواد: | 52100 فولاذ كروم ، أو ما يعادله | مادة القفص: | قفص مصبوب من الصلب / البلاستيك |
| بوصة - متري: | سلسلة متري | قابل لإعادة التشحيم: | نعم |
| المتداول العنصر: | أسطوانة أسطوانية | التخليص الداخلي: | C0- متوسط |
| تسليط الضوء: | NUP2305E محمل أسطواني دقيق,محمل أسطواني للإبرة مع حلقة داخلية قابلة للإزالة,محمل أسطواني إبرة صف واحد مع حلقة داخلية |
||

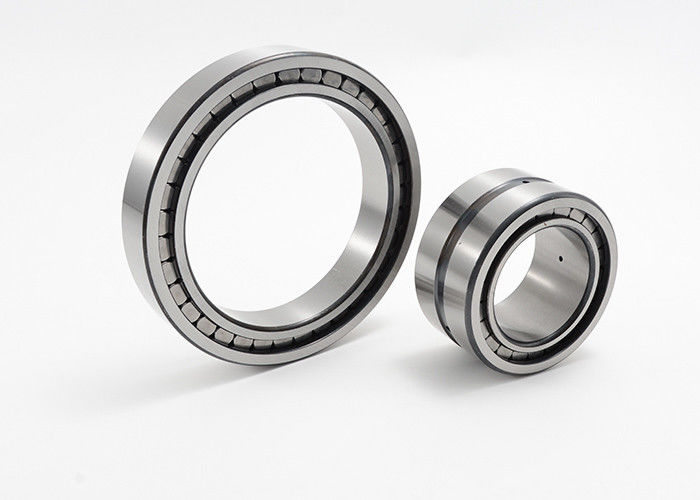

صف واحد دقيق أسطواني أسطواني حلقة داخلية قابلة للإزالة NUP2305E
محمل أسطواني ، صف واحد ، تجويف مستقيم ، حلقة داخلية قابلة للإزالة ، قطعتين ، سعة عالية ، خلوص عادي ، متري
سلسلة NUP2300 عبارة عن محامل أسطوانية أحادية الصف مع قفص.يتكون المحمل من حلقة داخلية وخارجية صلبة مع بكرات أسطوانية في قفص.يمنع هذا القفص التلامس بين بكرات الأسطوانة ، لذلك يمكن أن يدعم هذا النوع من المحامل سرعات أعلى من محامل الأسطوانة الكاملة التكميلية.أيضًا ، محامل البكرات الأسطوانية أحادية الصف ذات الأقفاص صلبة جدًا ويمكن أن تتحمل قوى شعاعية عالية.نظرًا لأنه يمكن فك الحلقات الداخلية والخارجية لهذه المحامل بسهولة ، فمن السهل جدًا تركيبها.تشمل تطبيقات محامل البكرات الأسطوانية أحادية الصف علب التروس ، والآلات الزراعية ، والمضخات ، والضواغط ، والمحركات الكهربائية.
NUP2305E عبارة عن محمل أسطواني من صف واحد بتصميم NUP.تحتوي الحلقة الخارجية على ضلعين صلبين ، بينما تحتوي الحلقة الداخلية على ضلع صلب وضلع واحد فضفاض.نتيجة لذلك ، يمكن أن يأخذ هذا المحمل قوى شعاعية بالإضافة إلى قوى محورية في كلا الاتجاهين.تستخدم محامل NUP كمحامل تحديد.يحدد موقع المحامل عمودًا محوريًا في كلا الاتجاهين.
الخصائص الرئيسية:
صفأسطواني أسطواني قابل للإزالة حلقة داخلية سلسلة تفاصيل NUP:
| تحمل رمز | أبعاد | كتلة | تقييمات الحمل الأساسية | تحديد السرعة | ||||||
| د | د | ب | rsmin | D1 | مهاجم ، إي دبليو | متحرك | ثابتة | |||
| سجل تجاري | كو | |||||||||
| مم | كلغ | KN | دورة في الدقيقة | |||||||
| NUP2304E | 20 | 52 | 21 | 1.1 | 42.4 | 27.5 | 0.224 | 41.5 | 39 | 14000 |
| NUP2305E | 25 | 62 | 24 | 1.1 | 50.7 | 34 | 0.363 | 57 | 56 | 12000 |
| NUP2306E | 30 | 72 | 27 | 1.1 | 58.9 | 40.5 | 0.551 | 73.5 | 75 | 10000 |
| NUP2307E | 35 | 80 | 31 | 1.5 | 66.3 | 46.2 | 0.751 | 91.5 | 98 | 9000 |
| NUP2308E | 40 | 90 | 33 | 1.5 | 75.6 | 52 | 0.999 | 112 | 120 | 7500 |
| NUP2309E | 45 | 100 | 36 | 1.5 | 83.5 | 58.5 | 1.36 | 137 | 153 | 6700 |
| NUP2310E | 50 | 110 | 40 | 2 | 91.2 | 65 | 1.82 | 163 | 186 | 6300 |
| NUP2311E | 55 | 120 | 43 | 2 | 101 | 70.5 | 2.31 | 200 | 228 | 5600 |
| NUP2312E | 60 | 130 | 46 | 2.1 | 110 | 77 | 2.88 | 224 | 260 | 5000 |
| NUP2313E | 65 | 140 | 48 | 2.1 | 119 | 82.5 | 3.45 | 245 | 285 | 4800 |
| NUP2314E | 70 | 150 | 51 | 2.1 | 127 | 89 | 4.18 | 275 | 325 | 4500 |
| NUP2315E | 75 | 160 | 55 | 2.1 | 136 | 95 | 5.14 | 325 | 390 | 4000 |
| NUP2316E | 80 | 170 | 58 | 2.1 | 144 | 101 | 6.11 | 355 | 425 | 3800 |
| NUP2317E | 85 | 180 | 60 | 3 | 153 | 108 | 6.99 | 365 | 450 | 3600 |
| NUP2318E | 90 | 190 | 64 | 3 | 162 | 113.5 | 8.35 | 430 | 530 | 3400 |
| NUP2319E | 95 | 200 | 67 | 3 | 170 | 121.5 | 455 | 585 | 3400 | |
| NUP2320E | 100 | 215 | 73 | 3 | 182 | 127.5 | 12.5 | 570 | 72 | 3200 |
| NUP2322E | 110 | 240 | 80 | 3 | 201 | 143 | 17.2 | 630 | 800 | 2800 |
| NUP2324E | 120 | 260 | 86 | 3 | 219 | 154 | 23.8 | 780 | 1020 | 4300 |
| NUP2326E | 130 | 280 | 93 | 4 | 236 | 167 | 29.7 | 915 | 1220 | 3800 |
| NUP2328E | 140 | 300 | 102 | 4 | 252 | 180 | 37.1 | 1020 | 1400 | 3600 |
| NUP2330E | 150 | 320 | 108 | 4 | 270 | 193 | 44.6 | 1160 | 1600 | 3200 |
