تفاصيل المنتج:
|
| اسم: | حلقة داخلية تشكيله | مادة: | عالية الجودة تحمل سبائك الصلب AISI52100 |
|---|---|---|---|
| الجزء لا.: | MI 10، MI 10 N، MI 12، MI12 N، MI14، MI 14 N، MI 16، MI 16 N، MI 20، MI 20 N، MI 24، MI 24 N | صقل الأسطح: | محايد تشكيله تحمل سطح الصلب |
| بوصة / متري: | إمبريال بوصة سلسلة | نوع البناء الأساسي: | من خلال حلقات أرضية دقيقة صلبة |
| أخدود التزييت: | لديك | يعالج: | تشكيله |
| تسليط الضوء: | الكروم الكروي السباق الداخلي,السباق الداخلي للكرات MI 10 N,حلقة محمل أسطواني آلي |
||

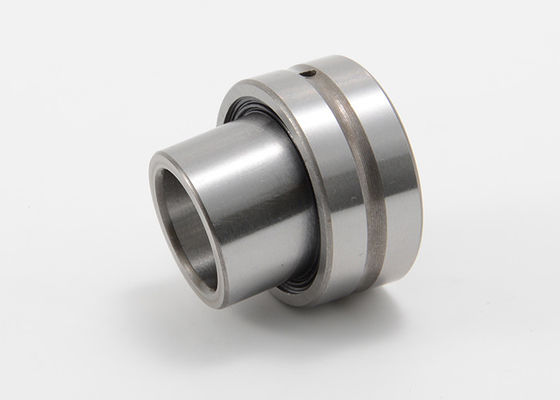

حلقة داخلية مصنوعة من الفولاذ والكروم لمحامل الإبرة ، مقاس بوصة

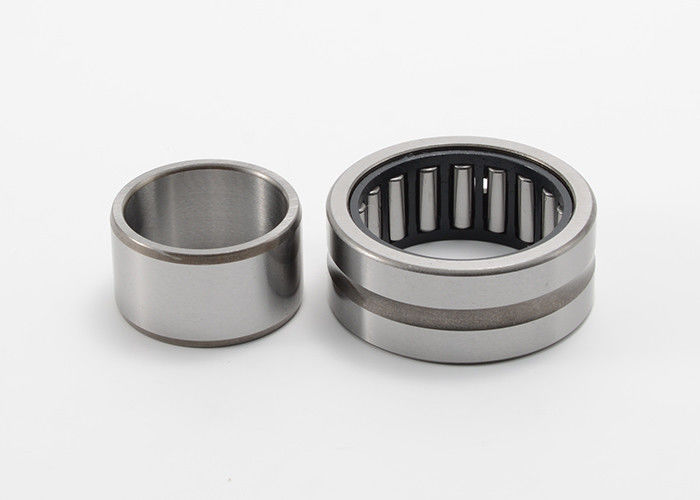

الحلقة الداخلية المُشكلة هي مكون شائع الاستخدام في تجميعات المحامل.توفر الحلقة الداخلية الدقيقة للأرض مسارًا صلبًا للبكرات عند استخدامها مع عمود غير مقوى.تحتوي الحلقة على فتحة زيت وأخدود حلقي لإعادة تشحيم المحمل ويمكن استخدامها مع كل من محامل CAGEROL و GUIDEROL أو يمكن استخدامها كجلبة في تطبيقات المحامل العادية.
الغرض من الحلقة الداخلية الآلية هو توفير مسار سلس ودقيق لعناصر التدحرج.إنه يضمن المحاذاة الصحيحة ، ويقلل من الاحتكاك ، ويتيح النقل الفعال للحركة الدورانية أو الخطية.ينتج عن عملية المعالجة الدقيقة تشطيب عالي الجودة للسطح ودقة الأبعاد ، مما يساهم في الأداء العام وطول عمر المحمل.

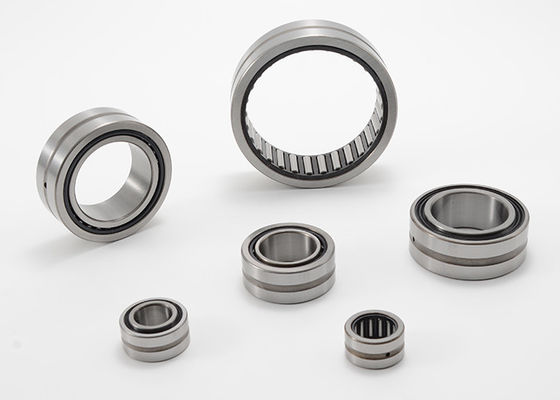

غالبًا ما تُستخدم الحلقات الداخلية المُشكلة في أنواع مختلفة من المحامل ، بما في ذلك الكرات والمحامل الدوارة ومحامل الإبرة.إنها مكونات أساسية في الآلات والمعدات عبر مختلف الصناعات ، مثل السيارات والفضاء والآلات الصناعية ونقل الطاقة.
تشمل مزايا استخدام الحلقة الداخلية المشكّلة قدرة تحميل محسّنة ، ودقة دوران محسّنة ، وتقليل التآكل والتمزق.تسمح المعالجة الدقيقة بتوزيع الأحمال بشكل أفضل ، وتقليل تركيزات الضغط ، وتعزز التشغيل السلس للمحمل.
تقدم MOUETTE المزيد من طاولات التبادل ، مثل الحلقات الداخلية المشغلة بآلة mcgill ، الحلقات الداخلية ina ، الحلقات الداخلية koyo ، سباق torrington الداخلي ، الحلقة الداخلية skf.
نحن نقدم جلبة داخلية قياسية ومخصصة ، في سبائك عالية الجودة تحمل سبائك الصلب 100Cr6 ، الفولاذ المقاوم للصدأ 440C.
تشكيله أسطواني حلقة داخلية بوصة الحجم MI سلسلة المواصفات:
| الحلقة الداخلية | أ (BORE DIA.) | ب (داخلي خارجي) | دبليو | ح | آر ماكس. | ||
| رقم الجزء | نوم. | TOL. | نوم. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-N | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | .060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| MI-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| MI-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-N | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | .060 |
| MI-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40-N | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | .080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| MI-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
جميع الأحجام بالبوصة.
لمزيد من المعلومات حول قدرات التحمل خارج عرضنا القياسي ، يرجى الاتصالsales@mouettemachinery.com
